Автомобильные газозаправочные станции

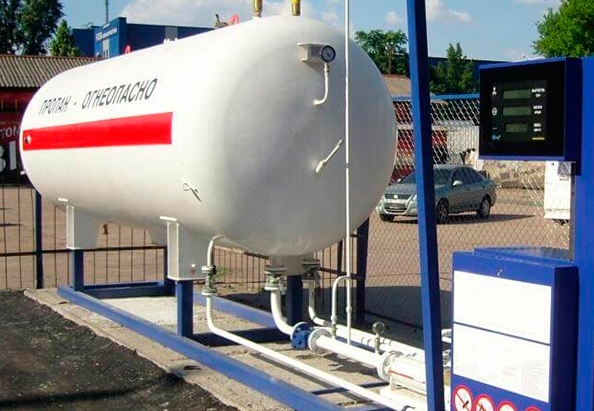

Модульная АГЗС — это топливозаправочный комплекс, предназначенный для приема, хранения и выдачи сжиженных углеводородных газов (СУГ) или пропан-бутановых смесей (ПББ, СПБТ). Поставляется в виде готового заводского изделия «под ключ». На единой стальной раме устанавливается следующее оборудование:

Оборудование для СУГ

Наземный резервуар

Предлагается одно- или двустенное исполнение резервуара, объемом от 5 до 20 м3.

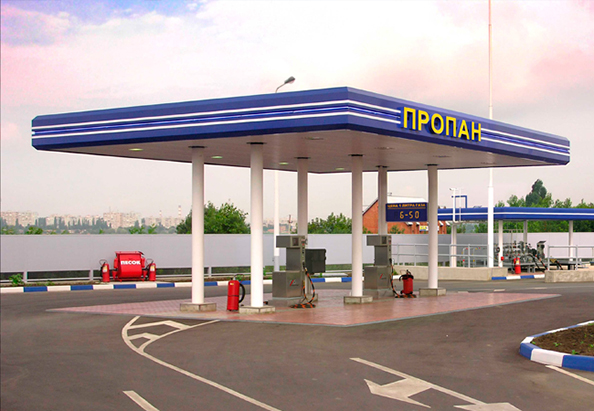

Газораздаточная колонка

Для заправки автомобилей или бытовых баллонов предлагается под навесом ГРК, которые могут быть одно- или двурукавными. При большом потоке авто на заправке для увеличения проходимости и сокращения времени заправки транспорта рекомендуется двурукавная модель.

Рынок представлен множеством брендов различных производителей: Топаз, Шельф, Технопроект, Ливенка, Tatsuno Rus, Adast, FAS и другие. Чтобы дешевле купить газовый модуль, производители устанавливают ГРК Технопроект, что делает цену модуля ниже 200–300 тысяч рублей. Но важно помнить, что колонки Технопроект исключены из государственного реестра средств измерения, поэтому продажа газа с такими колонками не разрешена.

Насосный Агрегат для Слива СУГ

Для выдачи газа потребителям и слива СУГ из автоцистерны газовоза используется насосный агрегат. Если необходимо, данный агрегат позволит закачивать газ в резервуар модуля из автоцистерны, не оснащенной сливным насосом. В базовой конфигурации устанавливается американский насос Corken FD-150. По желанию Заказчика можно установить насосный агрегат российского или китайского производства, что снизит цену подачи газа.

Комплект Запорной и Предохранительной Арматуры

Для контроля и сохранения безопасности предусмотрены: манометр, трехходовой кран с фланцем для манометра, байпасный клапан, предохранительные и сбросные клапаны.

Система Технологических Трубопроводов и Свеча Сброса Остатков СУГ

В целях осуществления слива-налива сжиженного газа из автоцистерны необходимо применить технологические трубопроводы и свечу сброса остатков СУГ из рукавов.

Механический или электронный уровнемер

Механические уровнемеры показывают только уровень газа в резервуаре, а электронные отслеживают уровень, массу и объем газа и позволяют автоматизировать работу АГЗС.

Силовой шкаф

Это дополнительная опция, поставляемая по желанию заказчика.

Панель управления и автоматизации

Данный модуль АГЗС может быть оснащен пультом управления и автоматики.

Огнезащита Резервуара и Дополнительные Фланцы

Резервуар имеет дополнительную тепло-огнезащиту, а также внешние фланцы для подключения второго резервуара при увеличении прокачки газозаправочной станции.

Тензодатчики и Датчики-Газоанализаторы

Для контроля принимаемого из автоцистерны газа используются тензодатчики веса с блоком управления, а также датчики-газоанализаторы довзрывоопасных концентраций газа.

Система «СЕНС»

Для автоматического перекрытия газовых магистралей в нештатных ситуациях используется система электромагнитных клапанов «СЕНС».

Защита от Пожара

Установка датчиков-извещателей пламени с высокой чувствительностью, позволяющих выявить возгорание до порога срабатывания дымовых и тепловых датчиков. Система оповещения «Авария», устройство заземления автоцистерны и устройство плавного пуска насоса для эффективной защиты от пожара.

Мобильная АГЗС создана посредством единой рамной конструкции. Модульная система позволяет облегчить процесс перевозки и разгрузки, транспортировки, ускорения ввода в эксплуатацию и перемещения в случае необходимости.

Мы производим газовые модули в габаритах, позволяющих сократить расходы на доставку до Заказчика. В качестве основного способа перевозки используется стандартная еврофура.

Выгоды использования Модульной АГЗС

Использование мини газозаправочных станций обычно предпринимается для продажи пропан-бутана. Реже их используют предприятия для заправки автопарка. Конструирование модульной АГЗС существенно дешевле, чем устройство стационарной газовой заправочной станции.

Готовность и монтаж Модульной АГЗС

Модульная АГЗС поставляется клиенту полностью готовой к установке, а так же удобной для транспортировки на единой раме. При этом малозатратный и быстрый монтаж и пусконаладка гарантируется.

Население переходит на пропан

В силу постоянного роста цен на бензин и дизельное топливо, количество автомобилей переходящих на пропан ежегодно увеличивается. На рынке доступность газовых заправочных станциях становится все более и более малой.

Расширение Бизнеса АЗС с Новым Газовым Модулем

Для увеличения рентабельности действующих стационарных АЗС, осуществляющих продажу бензина и дизельного топлива, можно установить газовый модуль. Перед этим необходимо разработать проект, а также соблюдать требования к расстоянию до ближайших объектов, регламентированные СП 156.13130.2014 «Станции автомобильные заправочные. Требования пожарной безопасности».

Установка автоматической автозаправочной станции

Установка модуля АГЗС должна производиться на открытой площадке на фундаменте в соответствии с проектом установки АГЗС на объекте. На месте установки модуля АГЗС должно быть обеспечено следующее:

1. Фундамент или ровная бетонная площадка, исключающая деформацию рамы модульной АГС;

2. Молниезащита;

3. Площадки обслуживания;

4. Электроснабжение насоса, колонны и другого оборудования переменным током напряжением 380 В и частотой 50 Гц мощностью 5,5 кВт.

Необходимо обеспечить

• Рабочее и аварийное освещение.

• Грузоподъемные устройства для монтажа-демонтажа АГЗС на момент установки.

• Для продувки резервуаров и трубопроводов необходим инертный газ на момент монтажа.

• Уклон резервуара от сливного патрубка должен быть от 2 до 3 %о (промилле).

• В операторной должна быть установлена распределительная сеть с выключателями, счетчиком активной энергии для АЗС и шкафом электрооборудования, автоматики, защиты и КИП, обеспечивающим работу АГЗС.

Монтаж Оборудования на АГЗС должен Соответствовать ГОСТ 24444−87, СНиП 3.05.05–84, ВСН 332−74, СНиП 3.05.06.-85

Информация о классе взрывоопасной зоны, категории и классе взрывоопасной смеси, указанная в ОНТП 24–86 и ПУЭ, должна выставляться в виде таблички размером 200 × 200 мм на АГЗС.

Документация для модульной АГЗС

1. Свидетельство соответствия требованиям промышленной безопасности для мобильной автомобильной газозаправочной станции;

2. Документ о соответствии ГОСТ Р для мобильной автомобильной газозаправочной станции;

3. Таможенное свидетельство и паспорт сосуда под давлением (резервуар);

4. Паспорта и документы о соответствии для всех комплектующих.

Документ о модуле АГЗС

Данный документ имеет в себе информацию о модуле АГЗС и является паспортом этого модуля.
