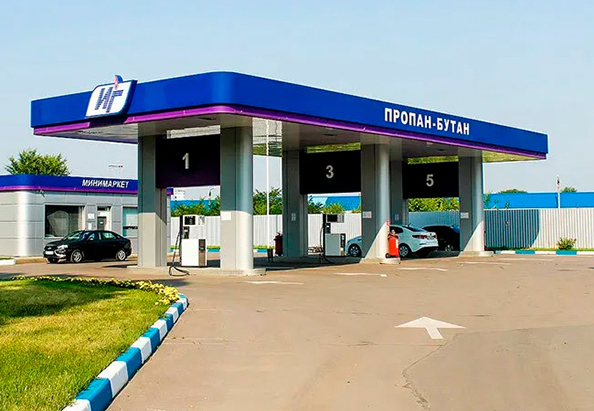

АГЗС состав и устройство

На строительство АГЗС и ее устройство распространяются нормы «Требований пожарной безопасности автозаправочных станций» СП 156.13130.2014. Физически системы АГЗС состоят из емкостей для хранения сжиженного газа, насосной установки, соединенной трубопроводами, газораздаточных колонок, систем аварийной безопасности и управления.

Классификация автозаправочных станций

Система АЗС может быть классифицирована по четырем критериям:

1. Расположены ли они в городах или за их пределами;

2. Являются ли их резервуары наземными или подземными;

3. Одностенные или двустенные резервуары;

4. Количество насосов, используемых для транспортировки и выдачи топлива. Стоимость заправки зависит от типа станции. Также одним из факторов является наличие резервуаров для сжиженного газа.

Резервуары АГЗС

Резервуары СУГ, применяемые в производстве АГЗС, бывают одностенными и двустенными. Существуют наземные и подземные варианты, исходя из потребностей проекта. Двустенные резервуары необходимы для существенного сокращения расстояний между АГЗС и не подключенными к ней объектами. В соответствии с нормативными документами к ним относятся:

Промышленные и складские зоны

1. Промышленные и складские здания,

2. Места скопления людей,

3. Лесные насаждения,

4. Дороги,

5. Автостоянки,

6. Гаражные сообщества,

7. Железнодорожные пути,

8. Очистные и канализационные сооружения и насосные станции,

9. Сооружения классов функционального пожарного риска f1 — f4,

10. Наружные установки категорий an, bn, gn.

Места, содержащие опасные материалы

В соответствии с ГОСТ 12.1.007 существует несколько типов объектов, содержащих радиоактивные и опасные материалы (I и II классов), в том числе сооружения и здания, линии электропередачи, трансформаторные подстанции, открытые склады торфа, соломы, сена, древесного топлива.

На многотопливных автозаправочных станциях (МТАЗС) должны использоваться двустенные резервуары для СУГ в соответствии с требованиями пожарной безопасности, изложенными в СП 156.13130.2014.

Насосный агрегат

На АГЗС насосный агрегат обеспечивает работу двух различных насосов — одного для подачи СУГ в газораспределительные колонки, а другого — для перемещения газа из автоцистерны в парк хранения.

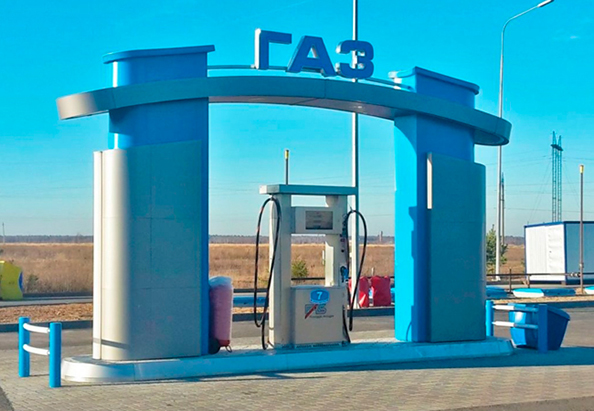

Газораспределительные колонки

Газораздаточные колонки бывают двух видов — с возвратом паровой фазы в систему и работающие только с жидкой фазой. В колонках с возвратом паровой фазы установлен поршневой уровнемер, который обеспечивает более высокую точность измерений.

Системы безопасности

Устройства аварийной безопасности состоят из следующих компонентов:

1. Электронный уровнемер

2. Электромагнитные клапаны

3. Датчики для контроля межстенного пространства контейнеров

4. Газоанализаторы

5. Детекторы пламени

6. Световые и звуковые сигнализаторы

7. Заземление резервуаров.

Электронный уровнемер предназначен для ограничения заполнения резервуаров не более чем на 85% от геометрического объема. Это необходимо для выполнения требований п. 8.35 стандарта безопасности СП 156.13130.2014.

A Necessary Arrangement

На АГЗС должны быть установлены устройства, позволяющие прекратить перекачку сжиженного газа в резервуары и перекрыть клапаны на трубопроводах, соединяющих хранилище и бензовоз. Для этих целей используются электромагнитные клапаны, которые по команде с пульта автоматики огибают трубопроводы и останавливают наполнение резервуаров.

Проверка межстенного пространства лодок

Для контроля межстенного пространства судов подходят как мониторы давления, так и электроконтактные манометры. Последний вариант предпочтительнее, так как позволяет просматривать уровень давления и передавать данные в систему автоматизации. Электроконтактные манометры оснащены верхним и нижним пределом, что обеспечивает снятие сигналов при слишком высоком или слишком низком давлении.

Газоанализаторы

Газоанализаторы необходимы на АЗС для подачи сигналов на пульт автоматики о превышении предельно допустимой концентрации паров газа. Устройства заземления также необходимы для контроля качества заземления автоцистерны, так как плохое заземление может привести к образованию статического электричества при транспортировке пропана и бутана по сливным шлангам автоцистерны. Использование устройства заземления автоцистерны является обязательным на АЗС и регламентируется правилами СП 156.13130.

Щит автоматизации

Щит управления на АЗС — это устройство, которое собирает данные со всех установленных на ней датчиков и гаджетов и управляет ее работой в автоматическом режиме. Щит обрабатывает данные, полученные от аварийных мер безопасности. Он отвечает за:

1. Показывает уровень содержания сжиженного газа в емкостях,

2. Контролирует работу исполнительных механизмов.

Подтверждение работоспособности системы безопасности

1. Индикация процедуры защиты,

2. Световой индикатор рабочих состояний,

3. Звуковое оповещение в критических условиях.
